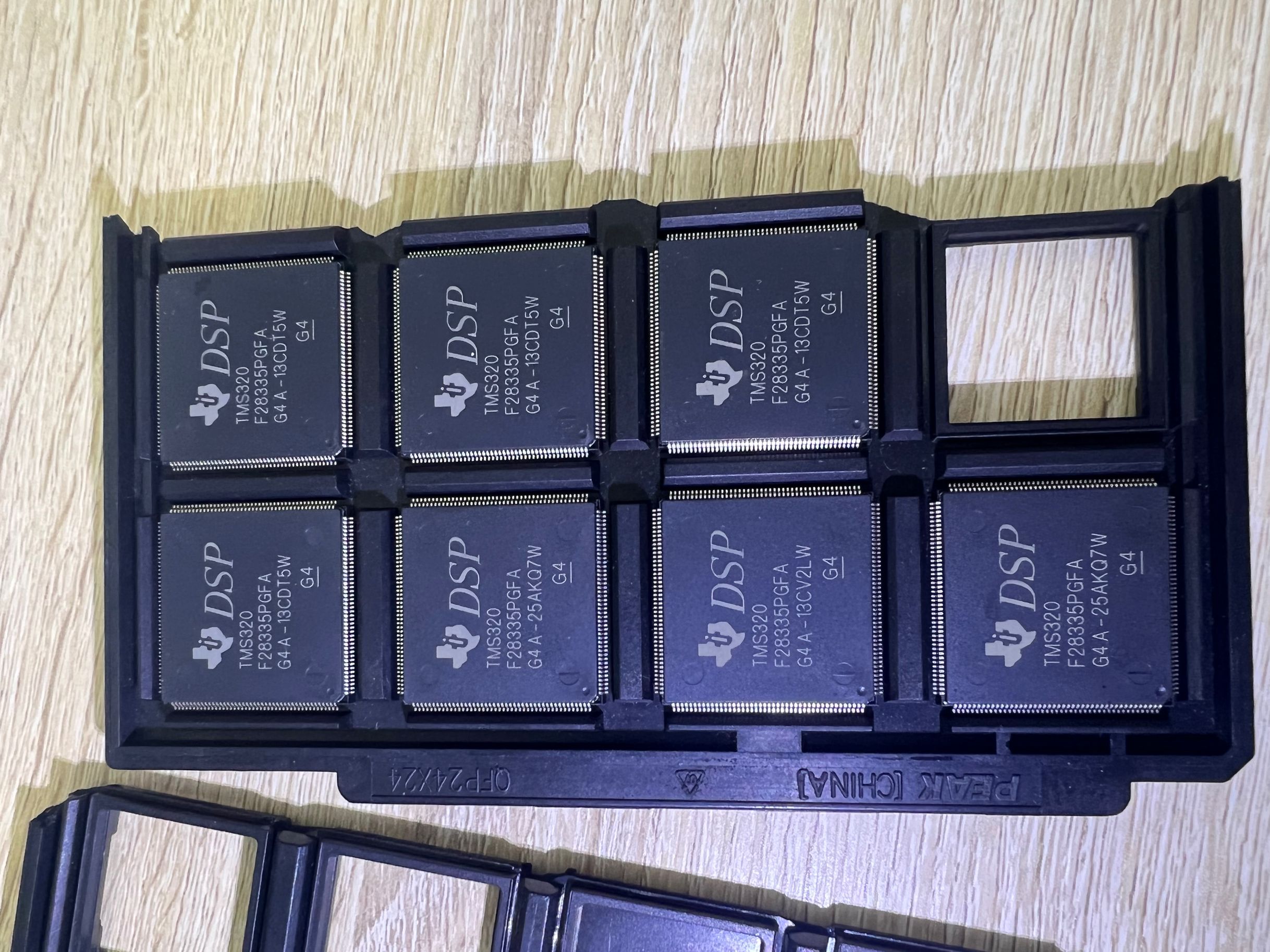

TMS320F28335PGFA

### Texas Instruments TMS320F28335PGFA: Description Détailée

Le Texas Instruments TMS320F28335PGFA est un microcontrôleur numérique hautes performances de la série C2000, conçu principalement pour les applications de contrôle en temps réel et le traitement de signaux numériques (DSP). Ce composant est adapté pour les systèmes nécessitant un traitement rapide et une gestion précise des données. Voici une description détaillée de ses caractéristiques techniques et de ses spécifications.

#### 1. Aperçu Général

Le TMS320F28335PGFA est un microcontrôleur basé sur un cœur DSP C2000 qui offre une combinaison puissante de performance de traitement et de flexibilité pour les applications industrielles, les systèmes de contrôle moteur, et d%27autres systèmes embarqués nécessitant une haute précision et des capacités de traitement en temps réel.

#### 2. Spécifications Clés

- Cœur du Processeur:
- Type de Cœur: DSP C2000
- Architecture: Harvard, avec un cœur de traitement de 32 bits
- Fréquence d%27Horloge: Jusqu%27à 150 MHz

- Mémoire:
- Mémoire Flash: 256 Ko
- SRAM (Static RAM): 68 Ko
- EEPROM: Non disponible

- Périphériques de Communication:
- USART/UART (Universal Synchronous/Asynchronous Receiver/Transmitter): 2 UART/USART
- SPI (Serial Peripheral Interface): 2 SPI
- I²C (Inter-Integrated Circuit): 1 I²C
- CAN (Controller Area Network): 1 CAN

- Entrées/Sorties:
- GPIO (General Purpose Input/Output): 81 broches I/O
- PWM (Pulse Width Modulation): 16 canaux PWM
- ADC (Analog-to-Digital Converter): ADC 12 bits avec 16 canaux
- DAC (Digital-to-Analog Converter): Non disponible

- Fonctionnalités Avancées:
- CLA (Control Law Accelerator): 1 CLA pour l%27exécution parallèle des lois de contrôle
- QEP (Quadrature Encoder Pulse): 2 QEP pour la mesure des signaux d%27encodeur
- TIMER: 6 timers, dont 3 timers 16 bits et 3 timers 32 bits
- XINTF (External Interface): Interface pour la connexion à des mémoires externes

- Consommation Électrique:
- Tension d%27Alimentation: 3,3 V ± 10%
- Consommation en Mode Actif: Varie selon la fréquence d%27horloge et l%27activité des périphériques
- Consommation en Mode Veille: Faible consommation pour prolonger la durée de vie de la batterie dans les applications portables

- Plage de Température:
- Température de Fonctionnement: -40°C à +125°C

- Protection:
- Watchdog Timer: Pour surveiller et réinitialiser le microcontrôleur en cas de défaillance du logiciel
- Protection Contre les Courts-Circuits: Protection intégrée pour éviter les dommages dus aux courts-circuits

#### 3. Description Fonctionnelle

- Performance de Traitement:
Le TMS320F28335PGFA est équipé d%27un cœur DSP C2000 qui fournit une performance élevée avec des instructions optimisées pour le traitement numérique des signaux. Le cœur fonctionne à une fréquence maximale de 150 MHz, permettant des opérations rapides et efficaces.

- Contrôle Précis:
Avec 16 canaux PWM et un ADC de 12 bits, ce microcontrôleur est capable de fournir un contrôle de haute précision pour les applications de régulation et de gestion des signaux. Les fonctionnalités telles que le CLA permettent l%27exécution parallèle des algorithmes de contrôle, augmentant ainsi l%27efficacité et la réactivité du système.

- Flexibilité de Communication:
Le TMS320F28335PGFA prend en charge plusieurs interfaces de communication telles que UART, SPI, I²C, et CAN, permettant une intégration facile avec divers périphériques et systèmes externes. Ces interfaces facilitent la communication entre le microcontrôleur et les autres composants du système.

- Gestion Thermique:
Le microcontrôleur intègre des fonctionnalités de gestion thermique pour éviter les problèmes dus à des températures élevées. Le système de protection thermique aide à préserver la fiabilité du dispositif dans des environnements de fonctionnement extrêmes.

#### 4. Applications Typiques

- Contrôle de Moteurs:
Le TMS320F28335PGFA est largement utilisé dans les systèmes de contrôle de moteurs industriels, tels que les variateurs de vitesse et les contrôleurs de moteurs à courant alternatif ou continu.

- Automatisation Industrielle:
Ce microcontrôleur est adapté pour des applications dans l%27automatisation industrielle, y compris les systèmes de contrôle de processus et les équipements de surveillance.

- Systèmes de Gestion de l%27Énergie:
Il est utilisé dans les systèmes de gestion de l%27énergie pour contrôler et réguler les sources d%27énergie dans les équipements électroniques et industriels.

- Systèmes Embarqués:
Grâce à sa capacité à gérer des tâches en temps réel et à fournir une communication polyvalente, le TMS320F28335PGFA est également utilisé dans divers systèmes embarqués nécessitant une performance fiable et une précision élevée.

#### 5. Considérations de Conception

- Conception du PCB:
Lors de la conception du circuit imprimé (PCB), il est crucial de placer les composants de manière stratégique pour minimiser le bruit et optimiser les performances. Les chemins de haute puissance doivent être larges et courts, et les condensateurs doivent être placés près des broches d%27entrée et de sortie.

- Gestion de l%27Énergie:
Pour assurer une alimentation stable, des régulateurs de tension et des circuits de filtrage doivent être intégrés pour fournir une tension d%27alimentation propre et stable au microcontrôleur.

- Développement Logiciel:
Utiliser les outils de développement fournis par Texas Instruments, comme Code Composer Studio (CCS), pour programmer et déboguer le TMS320F28335PGFA. Assurez-vous que les algorithmes de contrôle et les périphériques sont correctement configurés pour tirer le meilleur parti des capacités du microcontrôleur.

### Conclusion

Le Texas Instruments TMS320F28335PGFA est un microcontrôleur DSP de haute performance conçu pour des applications de contrôle et de traitement en temps réel. Avec une fréquence d%27horloge élevée, une mémoire ample, et des interfaces de communication flexibles, il est bien adapté pour les systèmes exigeants en termes de traitement des signaux et de gestion de contrôle. Sa capacité à fonctionner dans une large gamme de températures, associée à des fonctionnalités avancées comme le CLA et les QEP, en fait une solution idéale pour diverses applications industrielles et embarquées.
