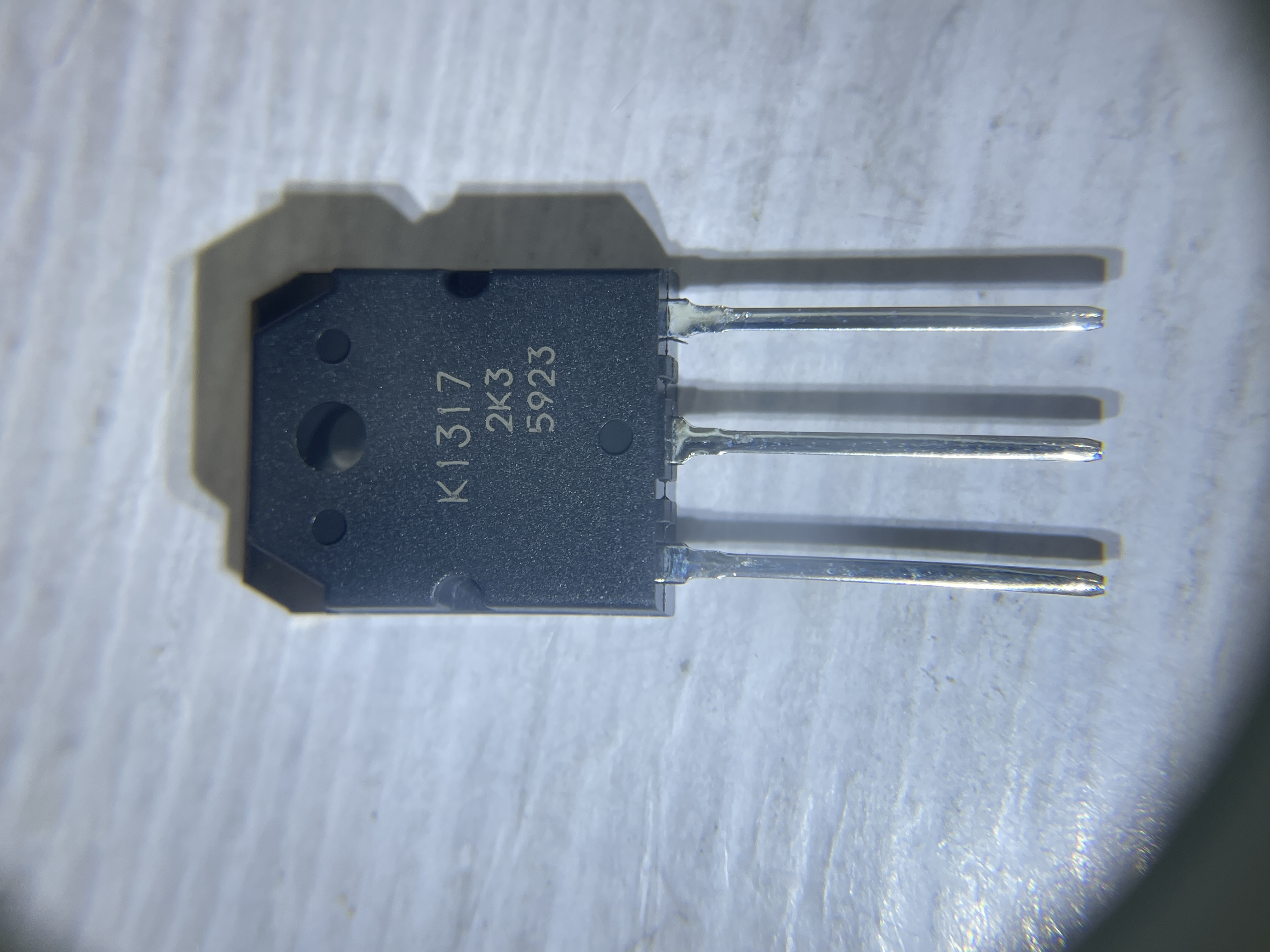

2SK1317-E

## Présentation générale

Le 2SK1317-E est un transistor à effet de champ à canal N (MOSFET) de puissance, fabriqué par Renesas Electronics, conçu pour les applications de commutation et d’amplification à haute fréquence. Il appartient à la famille des MOSFET de type déplétion et amélioration, offrant des caractéristiques optimisées pour la faible résistance à l’état passant et une dissipation thermique élevée. Ce composant est particulièrement adapté aux alimentations à découpage, aux circuits RF, aux amplificateurs audio et aux circuits de commutation à haute vitesse nécessitant fiabilité et performance.

## Structure et technologie

Le 2SK1317-E est un MOSFET canal N, à grille isolée par oxyde de silicium (SiO2), offrant une excellente isolation entre la grille et le canal. La conception du transistor permet une faible résistance de drain-source (RDS(on)) et une faible capacité de grille, ce qui réduit les pertes de commutation et permet un fonctionnement efficace à haute fréquence. Le dispositif est conçu avec une architecture planée à faible résistivité, assurant un compromis optimal entre courant de conduction maximal et performance en fréquence.

Le transistor est fabriqué avec des procédés de silicium de haute qualité garantissant une faible fuite de courant et une stabilité thermique, ce qui permet son utilisation dans des environnements industriels et des systèmes exigeants en fiabilité.

## Caractéristiques électriques

Le 2SK1317-E présente les caractéristiques suivantes :

* Tension drain-source maximale (VDS) : 60 V, ce qui le rend adapté aux applications de faible à moyenne tension
* Courant continu drain (ID) : jusqu’à 3,5 A, avec une dissipation thermique maximale pour des charges ponctuelles plus élevées
* Résistance à l’état passant (RDS(on)) : typiquement 0,22 Ω à VGS = 10 V, assurant des pertes minimales en conduction
* Tension grille-source maximale (VGS) : ±20 V, avec protection intégrée contre les surcharges de grille
* Courant de fuite drain-source : typiquement inférieur à quelques microampères à température ambiante, garantissant une faible consommation en mode bloqué
* Capacité de grille : typiquement 50 pF, permettant une commutation rapide et des performances RF améliorées

Ces caractéristiques font du 2SK1317-E un composant efficace pour des circuits nécessitant un fonctionnement rapide, avec une faible perte d’énergie et une dissipation thermique contrôlée.

## Performance en commutation et fréquence

Le 2SK1317-E est optimisé pour des applications de commutation rapide. Les temps de montée et de descente typiques sont inférieurs à 100 ns, permettant un fonctionnement efficace dans des circuits à haute fréquence tels que les alimentations à découpage, les amplificateurs RF ou les drivers logiques. La faible capacité de grille et la faible résistance dynamique contribuent à réduire les pertes lors de la commutation, améliorant l’efficacité globale du circuit.

## Caractéristiques thermiques

Le transistor peut fonctionner dans une plage de température ambiante allant de -55 °C à +150 °C. La puissance dissipable maximale est de 30 W lorsqu’il est monté sur un dissipateur thermique approprié et ventilé, ce qui permet l’utilisation dans des circuits de puissance sans risque de surchauffe. La dérive thermique de RDS(on) est faible, garantissant des performances stables même dans des environnements à température variable.

## Packaging et intégration

Le 2SK1317-E est disponible dans un boîtier TO-92, offrant une manipulation simple et un montage traversant (through-hole). Ce boîtier facilite le prototypage et l’intégration dans des circuits à densité modérée. Le TO-92 assure également une dissipation thermique correcte pour les applications de puissance modérée et offre une protection mécanique suffisante pour des usages industriels ou grand public.

## Applications typiques

Le 2SK1317-E est couramment utilisé dans les domaines suivants :

* Circuits de commutation pour alimentations à découpage et régulateurs de tension
* Amplificateurs RF et audio, tirant parti de sa faible capacité et de sa résistance faible
* Drivers pour relais, moteurs et charges inductives
* Circuits de protection contre les surtensions et de limitation de courant
* Applications industrielles et électroniques grand public nécessitant fiabilité et performances stables

Sa combinaison de faible RDS(on), de vitesse de commutation rapide et de robustesse thermique en fait un choix privilégié pour des systèmes exigeants en efficacité énergétique et en fiabilité.

## Résumé des spécifications clés

* Type : MOSFET canal N
* Boîtier : TO-92
* Tension drain-source maximale : 60 V
* Courant drain continu : 3,5 A
* Résistance à l’état passant : 0,22 Ω typique à VGS = 10 V
* Tension grille-source : ±20 V
* Capacité de grille : 50 pF typique
* Temps de commutation : < 100 ns
* Plage de température : -55 °C à +150 °C
* Puissance dissipable : 30 W avec dissipateur approprié
* Applications : alimentation à découpage, amplification audio/RF, commutation de puissance, protection de circuits

Le 2SK1317-E offre une solution fiable et performante pour le contrôle de puissance, le traitement des signaux haute fréquence et la protection des circuits, combinant vitesse, efficacité et robustesse thermique pour des applications industrielles et électroniques grand public.
